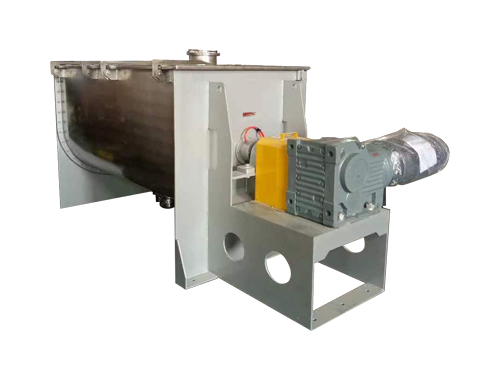

LHY 臥式螺帶混合機
用途: 一.選材方案混合機可采用碳鋼、錳鋼、304不銹鋼、316L不銹鋼鋼、321不銹鋼以及其它材質的鋼材定制,并且不同材質也可以結合使用;設備選材時區分:與物料接觸部分以及非與物料接觸部分;混合機內部還可以針對性增加如防腐、防粘結、隔離、耐磨等功能性的涂層或保護層;不銹鋼表面處理分噴砂、拉絲、拋光、鏡面等處理方式,并
一.選材方案
混合機可采用碳鋼、錳鋼、304不銹鋼、316L不銹鋼鋼、321不銹鋼以及其它材質的鋼材定制,并且不同材質也可以結合使用;
設備選材時區分:與物料接觸部分以及非與物料接觸部分;混合機內部還可以針對性增加如防腐、防粘結、隔離、耐磨等功能性的涂層或保護層;不銹鋼表面處理分噴砂、拉絲、拋光、鏡面等處理方式,并可分別應用于不同的使用部位;
1:機體采用全不銹鋼制作,內、外表面均鏡面處理 2:機體采用全不銹鋼制作,內、外表面均亞光處理 3:機體采用與物料接觸部分為不銹鋼制作 4:機體采用碳鋼制作
二.驅動配置
混合機根據物料性質、啟動方式、以及攪拌方式配置不同能力、不同功率、不同輸出轉速的驅動裝置。
驅動電機選擇有:普通電機、防暴電機、變頻電機、高效節能電機、高防護等級電機、以及異電壓下的電機;
常用的減速機:R、K、F系列齒輪減速機、擺線針輪減速機、通用型齒輪減速箱、行星齒輪減速器;
常用的連接方式:直聯式、皮帶輪連接、液力耦 合器連接。
三.攪拌裝置
混合機根據不同的物料性質可配置不同的攪拌器;
常規的物料混合分:不同粉料相互混合、同種物料批次混合、粉料添加少量液體混合、液體添加粉料攪拌至漿料、漿 料增稠或稀釋、顆粒料與粉料混 合、顆粒料與顆粒料混合、團塊料破碎混合、冷卻或升溫混合等。
臥式混合機改裝的攪拌器可分:內外雙螺旋式、槳葉螺帶式、內外斷螺帶式、剃刀式等。
四.放料裝置
混合機常規配置氣動曲面翻板閥,當閥門關閉時,閥門的曲面翻板完全貼合筒體弧面,在攪拌過程中,沒有多余的攪拌死角,使混合物料更加均勻;閥門的驅動可區別為手動、氣動、電動三種;
供參考的閥門還有粉體球面閥、滾筒閥、梅花錯位閥、粉體蝴蝶閥、旋轉喂料閥等。

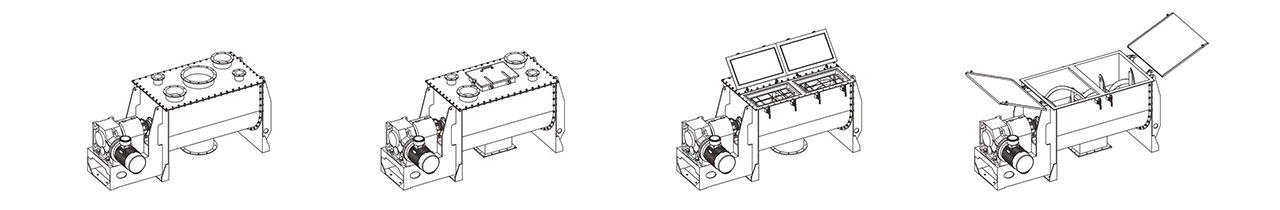

五.開口方式
混合機的筒蓋上可設置不同形式的開口,滿足不同的工況下使用。
依照開口作用可設置人孔、清理門、投料口、排氣口、除塵口等,開口形式有法蘭式標準開口、快開式帶蓋門口;
混合機可設置 成筒蓋全開式,便于清理設備內部。
六.強大的輔助組件
混合機可加裝多種組件使用,常用的有盤管蒸汽夾套、蜂窩式耐壓夾套、循環介質夾套、在線取樣閥、高速飛刀、磁選機、溫度探測、稱重系統、除塵凈化等組件;
混合機的夾套依照不同的熱源介質采用不同形式的夾套,可升溫可冷卻,高溫度在250攝氏度內;
添加少量液體時,需配置噴液噴霧裝置,更有利于液體均勻的分散混合于主料內;
噴液系統由壓力源、儲液罐、噴頭三種基本組成模塊。

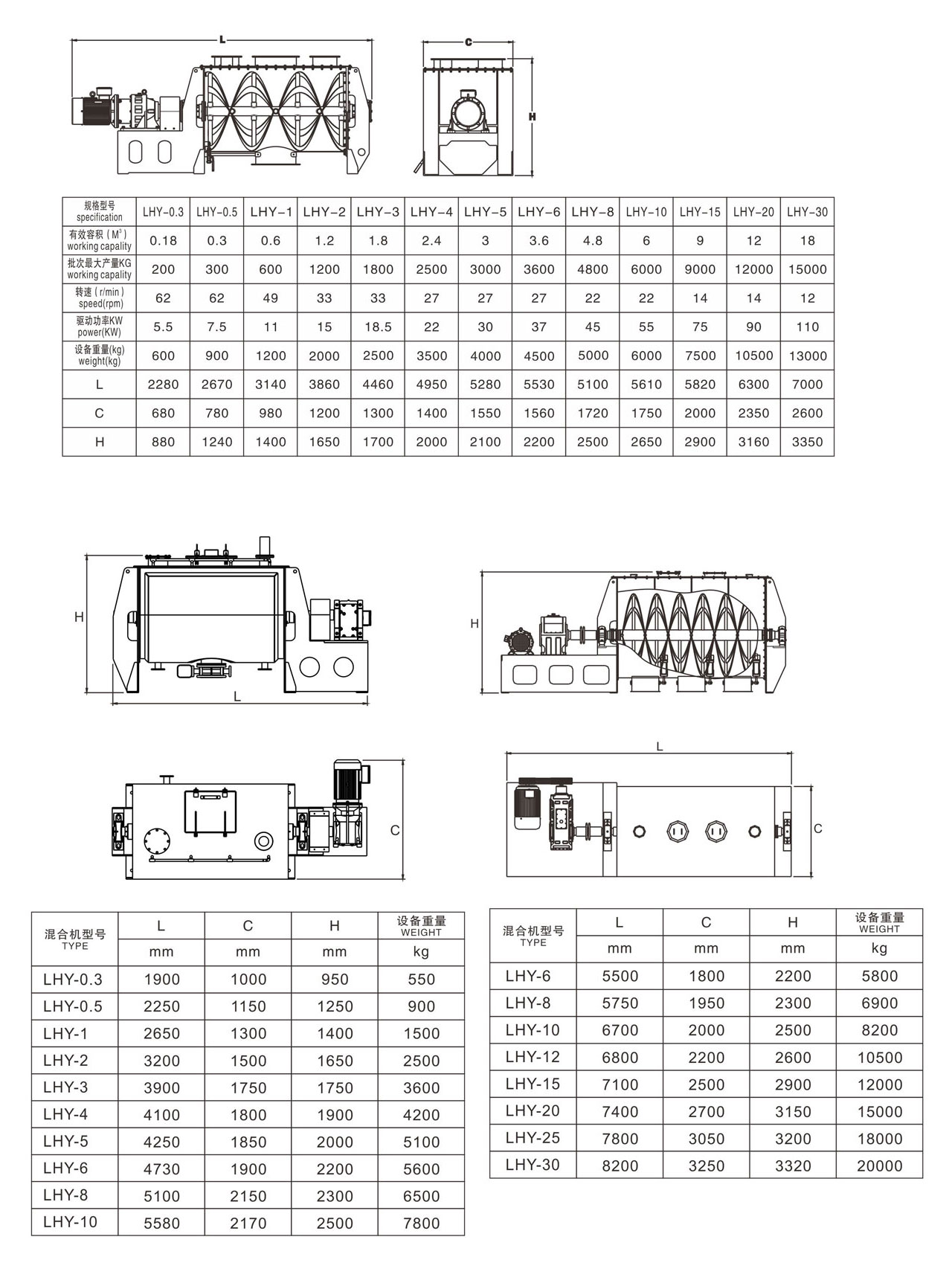

1、確定每批次混合的物料體積,范圍在0.1-20立方米,選取相應規格的設備。
2、選取設備制作材質,材質分:與物料接觸部分、不與物料接觸部分,設備其它部件保持原有材質。
材質依據物料性質、工況要求、衛生級別等因素決定,常規有碳鋼、304/316L/321不銹鋼材質選定后依據要求確定表面處理要求。
3、根據物料的比重、流動性等性質,以及啟動標準來確定配置的驅動能力。
啟動標準分:重載啟動、空載啟動。
4、依據實際工藝情況,增加輔助功能組件,如噴液、加熱/冷卻、等。
5、設計設備的開口要求,如加料口、清理口、排氣孔等
6、選擇出料模式以及驅動方式,分手動、氣動、電動
重要提示:設備的選型是比較重要的環節,應盡可能提供物料的詳細信息,以及工藝安排,以便我公司專業人員為您提供優質的技術服務。
